スターリングサイクル

工学原理
スポンサーリンク
スポンサーリンク

この用語のポイント

スターリングエンジンの理論的な熱機関サイクルだよ

簡単にいうと…

スターリングサイクルとは

 スターリングエンジンの理論的な熱機関サイクルである

技術原理です。

詳しくいうと…

スターリングサイクルは、スターリングエンジンの各行程における、装置全体の圧力・体積・温度の変化を、循環サイクルとして示すものです。

ここではp-V線図(圧力-体積線図)で表します。

1ピストン型の場合

加熱行程(赤線)

膨張行程(橙線)

冷却行程(青線)

圧縮行程(紫線)







なお、上図は1ピストン型のスターリングエンジンの場合のサイクルです。



2ピストン型の場合

加熱ピストン/冷却ピストンの別れた、右図のような2ピストン型の場合は、下図のようなサイクルを描くそうです:



















熱効率

このスターリングサイクルの熱効率は、ざっくりこんな感じです:



 $熱効率 = \frac{正味の仕事量}{熱量(in)}$

     $= \frac{熱量(in)-熱量(out)}{熱量(in)}$

     $= \frac{(②膨張行程時の温度)-(④圧縮行程時の温度)}{(②膨張行程時の温度)}$





・スターリングサイクルは、スターリングエンジンの理論的な熱機関サイクルだよ
・1ピストン型と2ピストン型とで、描くサイクルが若干異なるよ


さらに知りたいなら…

初めて学ぶエンジン技術と機械工学(2007年)
(←画像クリックでAmazonサイトへ)

エンジンの構造やパーツ、
各種理論サイクル全般を説明する本です。

スターリングサイクルについてはあまり記載がなさそうではありますが、エンジンの基本をしっかり学びたい方はぜひご覧ください。本の目次はこちらのサイトをご覧ください。

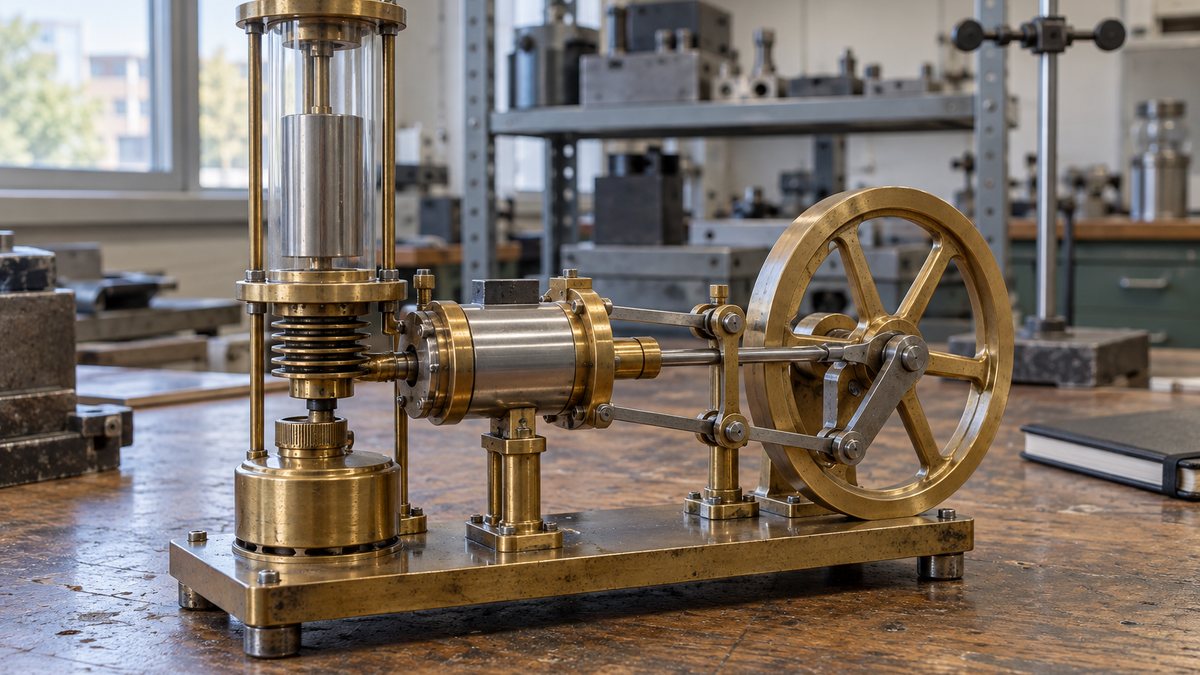

スターリングエンジン模型
(←画像クリックでAmazonサイトへ)

リンク先カスタマーレビューの動画を見ると、火をかざしてものすごい勢いで稼働していますね。大迫力!

 スターリングエンジンキット
(←画像クリックでAmazonサイトへ)

熱々のカップの上に乗せると、ホイールが回転するよ!

とてもお手軽にスターリングエンジンの原理を体験できます。



つまり…

スターリングサイクルとは

 スターリングエンジン(1/2ピストン型など)の理論的な熱機関サイクルである

技術原理ということです。



今回の用語説明は、なんだか手抜きじゃな。

歴史のツボっぽくいうと…

1816年 スコットランドの牧師ロバート・スターリングが

     スターリングエンジンを発明する。

20世紀中頃 オランダのフィリップス社が、スターリングエンジンを研究する。
